Dvejetainis dekoderis yra skaitmeninė grandinė, kuri dvejetainį kodą paverčia išėjimų rinkiniu. Dvejetainis kodas nurodo norimos išvesties padėtį ir yra naudojamas konkrečiam aktyviam išėjimui pasirinkti. Dvejetainiai dekoderiai yra atvirkštiniai kodavimo įrenginiai ir dažniausiai naudojami skaitmeninėse sistemose, siekiant konvertuoti nuoseklųjį kodą į lygiagretų išėjimų rinkinį.

1. Pagrindinis dvejetainio dekoderio principas – kiekvienam galimam dvejetainiam kodui priskirti unikalią išvestį. Pavyzdžiui, dvejetainis dekoderis su 4 įėjimais ir 2^4 = 16 išėjimų gali priskirti unikalų išvestį kiekvienam iš 16 galimų 4 bitų dvejetainių kodų.
2. Dvejetainio dekoderio įėjimai paprastai yra aktyvūs žemai, o tai reiškia, kad bet kuriuo metu yra aktyvus (žemas) tik vienas įėjimas, o likę įėjimai yra neaktyvūs (aukšti). Aktyvus žemas įėjimas naudojamas konkrečiam aktyviam išėjimui pasirinkti.
3. Yra įvairių tipų dvejetainių dekoderių, įskaitant prioritetinius dekoderius, kurie kiekvienam išėjimui priskiria prioritetą, ir klaidų aptikimo dekoderius, kurie gali aptikti dvejetainio kodo klaidas ir generuoti klaidos signalą.

Apibendrinant galima pasakyti, kad dvejetainis dekoderis yra skaitmeninė grandinė, kuri dvejetainį kodą paverčia išėjimų rinkiniu. Dvejetainiai dekoderiai yra atvirkštiniai kodavimo įrenginiai ir plačiai naudojami skaitmeninėse sistemose, siekiant konvertuoti serijinius kodus į lygiagrečius išėjimus.

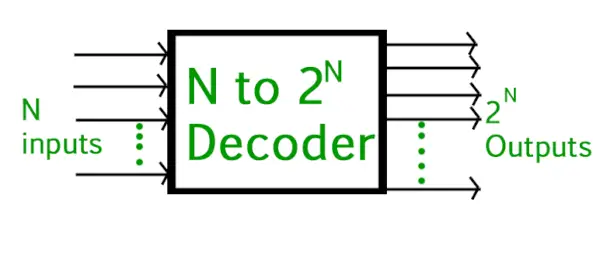

Skaitmeninėje elektronikoje diskretūs informacijos kiekiai pateikiami dvejetainiais kodais. Dvejetainis kodas n bitų gali atstovauti iki 2^n skirtingų elementų užkoduotos informacijos. Pavadinimas Dekoderis reiškia išversti arba iššifruoti užkoduotą informaciją iš vieno formato į kitą, todėl skaitmeninis dekoderis savo išvestyje transformuoja skaitmeninių įvesties signalų rinkinį į lygiavertį dešimtainį kodą. A dekoderis yra kombinuota grandinė kuri konvertuoja dvejetainę informaciją iš n įvesties eilučių iki maksimumo 2^n unikalių išvesties linijų .

Dvejetainis dekoderis -

• Dvejetainiai dekoderiai yra kito tipo skaitmeniniai loginiai įrenginiai, turintys 2 bitų, 3 bitų arba 4 bitų kodų įvestis, priklausomai nuo duomenų įvesties linijų skaičiaus, todėl dekoderis, turintis dviejų ar daugiau bitų rinkinį, bus apibrėžiamas kaip turintis n bitų kodą, todėl bus galima pavaizduoti 2^n galimų reikšmių.
• Jei dvejetainis dekoderis gauna n įėjimų, jis suaktyvina vieną ir tik vieną iš 2^n išėjimų, remdamasis tuo įėjimu, o visi kiti išėjimai yra išjungti. Jei n bitų koduota informacija turi nenaudotų derinių, dekoderis gali turėti mažiau nei 2^n išėjimų.
• Pavyzdžiui, keitiklis ( NOT-gate ) gali būti klasifikuojamas kaip 1-2 dvejetainis dekoderis, nes galimas 1 įėjimas ir 2 išėjimai. y. įvestis A gali pateikti A arba A komplementą kaip išvestį.
• Tada galime pasakyti, kad standartinis kombinacinis loginis dekoderis yra dekoderis nuo n iki m, kur m <= 2^n ir kurio išėjimas Q priklauso tik nuo esamų įvesties būsenų.
• Jų tikslas yra sugeneruoti 2^n (ar mažiau) minterms iš n įvesties kintamųjų. Kiekvienas įvesties derinys suteiks unikalią išvestį.

Dvejetainis dekoderis konvertuoja užkoduotus įvestis į koduotus išvestis, kur įvesties ir išvesties kodai skiriasi, o dekoderiai gali dekoduoti dvejetainį arba BCD (8421 kodo) įvesties šabloną į paprastai dešimtainį išvesties kodą. Praktinės dvejetainių dekoderių grandinės apima 2–4, 3–8 ir 4–16 linijų konfigūracijas.

Dvejetainis dekoderis nuo 2 iki 4 –

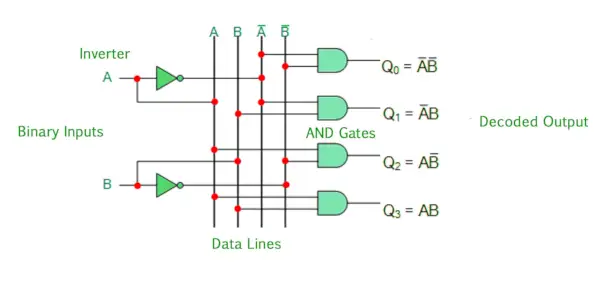

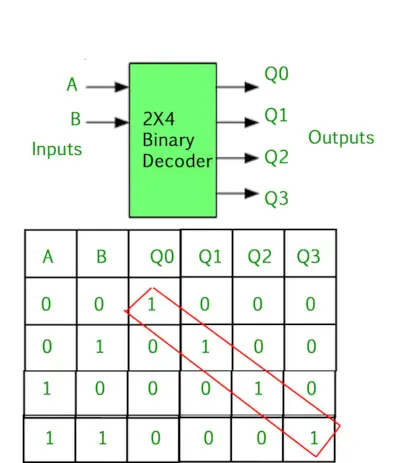

Aukščiau pavaizduotas 2–4 eilučių dvejetainis dekoderis susideda iš keturių IR vartų masyvo. 2 dvejetainiai įėjimai, pažymėti A ir B, yra dekoduojami į vieną iš 4 išėjimų, taigi yra dvejetainio dekoderio nuo 2 iki 4 aprašymas. Kiekviena išvestis reiškia vieną iš 2 įvesties kintamųjų minterm (kiekviena išvestis = minterm). Išvesties reikšmės bus tokios: Qo=A'B' Q1=A'B Q2=AB' Q3=AB Dvejetainiai įėjimai A ir B nustato, kuri išvesties linija nuo Q0 iki Q3 yra AUKŠTA 1 loginiame lygyje, o likusieji išėjimai yra laikomi. LOW esant logikai 0, todėl vienu metu gali būti aktyvus (HIGH) tik vienas išėjimas. Taigi, kuri išvesties eilutė yra AUKŠTA, identifikuoja dvejetainį kodą, esantį įėjime, kitaip tariant, dekoduoja dvejetainį įvestį. Kai kurie dvejetainiai dekoderiai turi papildomą įvesties kaištį, pažymėtą Įgalinti, kuris valdo įrenginio išvestis. Ši papildoma įvestis leidžia pagal poreikį įjungti arba išjungti dekoderio išėjimus. Išvestis generuojama tik tada, kai įvesties Įjungti reikšmė yra 1; kitu atveju visi išėjimai yra 0. Reikalingas tik nedidelis įgyvendinimo pakeitimas: įvestis Įjungti įvedama į AND vartus, kurie sukuria išėjimus. Jei Enable yra 0, visi IR vartai tiekiami su vienu iš įėjimų kaip 0, todėl išvestis negaunama. Kai Enable yra 1, AND vartai gauna vieną iš įėjimų kaip 1, o dabar išvestis priklauso nuo likusių įėjimų. Taigi dekoderio išvestis priklauso nuo to, ar įgalinimas yra aukštas ar žemas. GATE CS kampo klausimai Praktikuodami šiuos klausimus galėsite pasitikrinti savo žinias. Visi klausimai buvo užduodami GATE ankstesniais metais arba GATE bandomuosiuose testuose. Labai rekomenduojama juos praktikuoti.
